Debimetre nedir ve Debimetre çeşitleri nelerdir?

Debimetre nedir ve ne işe yarar?

Debimetre, içinden geçen sıvı veya gaz miktarını ölçmek için kullanılabilen cihazlardır. Akış ölçümü yapmak için kullanılan bir araçtır. Endüstriyel sürecin daha iyi kalitede olması için sıvı ve gazların akış hızı doğru bir şekilde ölçülmelidir. Endüstriyel proses için doğru gaz ölçümü gereklidir ve aynı zamanda akış hızının kontrolünü de yapar. Akış ölçerler, akışı iki yöntemle ölçer, bazı akış ölçerler, akışı belirli bir süre boyunca akış ölçerden geçen sıvı miktarı olarak ölçer. Diğer akış ölçerler, akış ölçerden geçen toplam sıvı miktarını ölçerek akışı ölçer.

• Gaz debimetre çeşitleri
• Bir akış ölçer nasıl seçilir
• çok fazlı debimetre
• Dall tüp akış ölçer
• besleyici akış ölçer
• Türbin debimetre kurulumu
• sarmal akış ölçer
• Kütle akış ölçer türleri
• Rotametre akış ölçer
• Annubar akış ölçer

Debimetre nasıl çalışır?

Debimetre iki parçadan oluşur; dönüştürücü ve verici, dönüştürücü geçen sıvıyı algılayacaktır. Verici, dönüştürücüden bir sinyal alacaktır, böylece dönüştürücü bu sinyali kullanılabilir bir akış sinyaline dönüştürür. Dolayısıyla bir debimetre bu fiziksel cihazların birleşimi olarak düşünülebilir.

Debimetre seçimini etkileyen faktörler nelerdir?

• Akışkan benzeri gazın, sıvının, buharın fazı
• Akış koşulları ve akış aralığı, temiz, kirli, aşındırıcı, viskoz gibi akış koşulları etkileyecektir.
• Basınç ve sıcaklık gibi proses koşulları
• Çoğunlukla aşındırıcı sıvı durumunda tercih edilen malzeme
• Boru boyutu ve doğruluğu
• Tekrarlanabilirlik ve maliyet

Debimetre çeşitleri nelerdir

Akış ölçerler, diferansiyel basınç ölçerler, değişken alan ölçer, pozitif yer değiştirme ölçerler, manyetik, türbin, ultrasonik, girdap ve Coriolis olarak sınıflandırılabilir. Diferansiyel basınç ölçerlerde, basınç düşüşü oluşturmak için bir kısıtlama kullanılır. Böylece akış hızı, kısıtlama boyunca basınç düşüşü ölçülerek belirlenebilir. Pozitif deplasmanlı sayaçlarda, ölçüm işlemi, akış ölçüm elemanları olarak hassas bir şekilde yerleştirilmiş rotorlar tarafından gerçekleştirilir.

Elektromanyetik Debimetre

Elektromanyetik akış ölçer, faraday’ın elektromanyetik indüksiyon yasasına bağlıydı, bu nedenle bir iletken bir manyetik alan içinde hareket ettiğinde voltajın indükleneceğini belirtir. Sıvı, iletken görevi görür ve manyetik alan, akış tüpünün dışındaki enerjili bobinler tarafından oluşturulur. Üretilen voltaj, akış hızı ile doğru orantılıdır, voltajı algılamak için boru duvarına iki elektrot takılır ve ikincil bir eleman tarafından ölçülür. Bu akış ölçerler, aşındırıcı sıvıları ve bulamaçları ölçebilir

Ultrasonik Debimetre

Ultrasonik dalgalar katı, sıvı, gazlar gibi herhangi bir madde içinde yayılabilir ve dalganın bu özelliğinden yararlanılarak bir borudaki sıvı akışını ölçmek için kullanılır, ultrasonik sinyal boruya açılı olarak gönderilir ve sinyalin ulaşması için geçen süre. bir taraftan diğerine ölçülür. Boru boyunca geçiş süresi ile ters yönde hareket eden sinyalin geçiş süresi arasındaki fark, akış hızı ile orantılıdır.

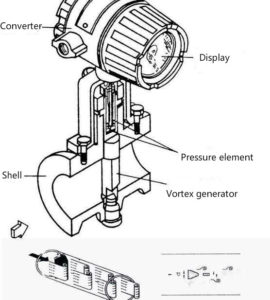

Vortex Debimetre

Bu akış ölçer aynı zamanda salınımlı akış ölçerler olarak da bilinir, bir sıvının bir blöf nesnesinde akmasına izin verildiğinde doğal fenomenleri kullanır. Girdap dökülmesinin frekansı, r’den akan sıvının hızı ile doğru orantılıdır, bu sayaç buhar akışını ölçmek için yaygın olarak kullanılır.

Coriolis Debimetre

Bu metrede, Newton’un kuvvet=kütle × ivme olan ikinci yasası kullanılarak ölçüm yapılır. Kütle ölçümü burada yapılır, sıcaklık, basınç, viskozite ve yoğunluktaki değişikliklere duyarlı değildir. Sıvıları, bulamaçları ve gazları ölçmek için kullanılabilir. Borunun içinden geçen sıvı, borunun açısal harmonik salınım içinde titreşmesine neden olacaktır. Coriolis kuvveti nedeniyle tüpler deforme olacak ve bir ek tüpler deforme olacak ve salınımlara ek bir titreşim bileşeni eklenecek ve bu bileşen tüplerin bazı yerlerinde sensörler ile ölçülebilen faz kayması oluşturacaktır.
