Termistör nedir ?

Termistör, direncini şu şekilde değiştirecek bir cihazdır: sıcaklık, adını termal direnç gibi kelimelerden almıştır. Bu cihaz, bir değişiklik için direncini değiştirecek termal olarak hassas bir dirençtir. sıcaklık. Temel olarak, termistörler, bir direnç gibi davranan yarı iletkenlerdir. Bu cihazlar gerçekten sıcaklığa duyarlıdır ve bu nedenle doğru sıcaklık ölçümleri için kullanılabilirler.

Termistör nasıl üretilir ?

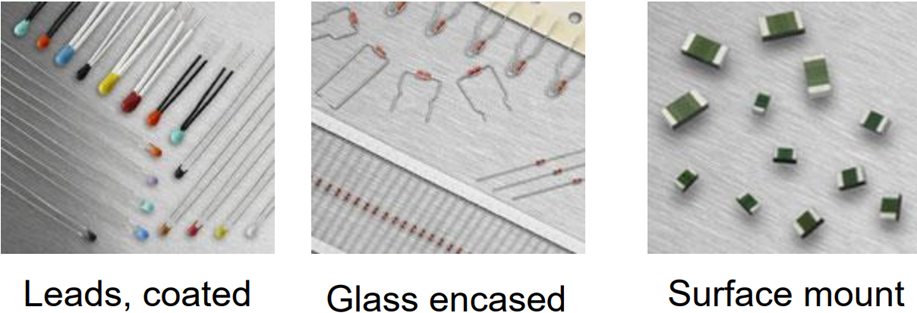

Termistörler çoğunlukla nikel ve kobalt oksitleri gibi yarı iletken malzemelerden oluşur. Bu cihazlar farklı şekil ve boyutlarda mevcuttur, termistörler boncuk, çubuk veya disk şeklinde olabilir. Bu cihazlar, metalin yüksek basınç altında silindirik yassı şekiller halinde preslenmesiyle yapılır. Termistörler, kullanıldığı ortamdan korunmaları için çoğu sıcaklık sensörü gibi paslanmaz çelik borulara monte edilecektir. Sensör ve boru arasındaki termal teması iyileştirmek için gres kullanılacaktır.

Termistör nasıl çalışır ?

Sıcaklıkta bir değişiklik olursa, termistör direncini değiştirir. Termistörün termometrisi, sıcaklıktaki bir değişiklik sırasında metal oksitlerin dirençlerini değiştireceği gerçeğine dayanmaktadır. Bu cihazlar son derece hassastır, bu nedenle sıcaklıktaki küçük bir değişiklik için dirençlerini çok hızlı bir şekilde değiştirirler. Bu cihaz bir ölçüm cihazına bağlanacak ve sıcaklık okumalarını dönüştürecek ve gösterecektir. Termistöre voltaj uygulanacak ve bu, sıcaklığını artıracak ve direnci düşecektir.

(S/S_Ö) = β (1/T – 1/T₀)

R, T sıcaklığındaki dirençtir

R_ÖDirenç T referans sıcaklığında mı?₀

T₀Referans oda sıcaklığı

β – malzemenin sabit özelliğidir, eğer β değeri yüksekse direnç sıcaklık ilişkisi iyidir.

Bir ohmmetre kullanarak bir termistörün direncini ölçebiliriz.

Termistör çeşitleri nelerdir ?

NTC (Negatif sıcaklık katsayısı) Nedir ?

Çoğu termistör negatif bir sıcaklık katsayısına sahiptir ve bu durumda sıcaklık arttığında direnç azalır. Bu tip termistörlere NTC termistörleri denir ve çoğunlukla metal oksitlerden oluşurlar. Bu tip termistörler çoğunlukla sıcaklık ölçümleri için kullanılır, bu termistörler ayrıca güç devrelerinde ani akım koruması için kullanılır.

PTC (Pozitif sıcaklık katsayısı) Nedir ?

PTC termistörleri pozitif bir sıcaklık katsayısına sahiptir ve bunlar çoğunlukla baryum ve stronsiyum titanat karışımlarından oluşur. Bu tip termistörlerde sıcaklık arttıkça direnci de artacaktır. Bu tip termistörler çoğunlukla sigorta olarak kullanılır. PTC termistörler çoğunlukla elektrik akımı kontrolü için kullanılır, bu tip termistörler akımı güvenli seviyelere sınırlamak için kullanılabilir. Bu nedenle, arıza akımı yüksekse, PTC termistörü çok hızlı bir şekilde kapanacaktır. PTC termistörlerin kullanımı sınırlıdır, çoğunlukla motor ve trafo sargılarının korunmasını yapmak için kullanılacaktır.

	NTC	PTC
Sıcaklık katsayısı	Olumsuz	Pozitif
metal oksitler	Kobalt, nikel, demir, manganez	Baryum, kurşun, stronsiyum, titanat
Ortak sıcaklık aralığı	-550 C ila 2000 C	600 C ila 2000 C
Uygulamalar	Sıcaklık algılama ve kontrol Kalkış akımı sınırlama Akış ölçümü	Aşırı akım koruması Zaman gecikmeleri Sıvı seviyesi algılama

Termistörlerin özellikleri nelerdir?

• Bu cihazın sıcaklık direnci katsayısı, diğer benzer metallerle karşılaştırıldığında gerçekten yüksektir.
• Termistörlerin direnç sıcaklık katsayısı sabit değildir, ancak sıcaklığın ters fonksiyonu ile
• Sıcaklık artışı olursa bu cihazın direnci düşer ama çoğu metalde bu tam tersidir.

Dirençler ve termistörler arasındaki fark nedir?

Tüm dirençler termistördür, bir direnç ile bir termistör arasındaki en büyük fark, bir dirençte direncin geniş bir sıcaklık aralığında sabit kalmasıdır.

Termistör nasıl seçilir?

• NTC veya PTC gibi sıcaklık katsayısına göre seçilmelidir.
• Maksimum çalışma sıcaklığı
• Güç derecesini dikkate almalıyız
• Direnç toleransı
• Beta toleransı
• Direnç sıcaklık özelliklerine göre seçilmelidir.
• Dağılma sabiti dikkate alınmalıdır
• Termal zaman sabiti

Termistör nasıl test edilir?

Temel olarak, termistörler dirençlerdir, bu nedenle direnci bir multimetre yardımıyla ölçebiliriz. Bu nedenle, çoğunlukla yaygın olarak kullanılan termistörler NTC’dir, bu nedenle sıcaklıktaki bir artışla azalır. Direnci bir AC odasında test ediyorsak, neredeyse 10Kohm gösterecektir. Oda sıcaklığını göz önünde bulundurarak bir AC odasında test yapmıyorsak, yaklaşık 8kohm’luk bir okuma alabiliriz. Ölçüm oda sıcaklığına göre değişir.

Termistörlerdeki çeşitli kablolama yöntemleri nelerdir?

Termistörler çoğunlukla iki telli ve dört telli konfigürasyonlarda kablolanmıştır. İki telli yöntemde, kurşun teldeki direnç ölçümü etkiler. Bu nedenle, bu sorunu çözmek için termistörler çoğunlukla dört telli bir konfigürasyonda kablolanmıştır.

Termistör kullanarak direnç nasıl ölçülür?

Akım kaynağı mevcutsa, akım biliniyorsa ve voltaj ölçülürse direnci ölçebiliriz, sonra direnci elde edebiliriz.

R=V/I

Bir Ohm metrede, akım kaynağı ve voltaj ölçümü cihazın içindedir ve kablolar akım kaynağına direnç elemanına bağlanır. Doğrusallaştırmayı yapmak için termistörlerde bir voltaj bölücü kullanılır.

Termistörü nasıl doğrusallaştırabiliriz?

Termistör yüksek hassasiyete sahiptir ancak sıcaklık katsayısı sıcaklık artışı için doğrusal olarak azalmaz. Termistörü lineerleştirmenin bir yolu var ve bu onu sabit bir dirençle şöntlemek. Termistörü sabit bir dirençle paralel hale getirmek, doğrusallığını artıracaktır.

Wheatstone köprü termistörü nedir?

Aşağıdaki resimde sıcaklık ölçümü için bir termistör kullanan temel bir devre görüyoruz. Bu bir Wheatstone köprüsü, içinde dört direnç görebiliyoruz ve bunlardan biri termistör. Bu dört direnç dengelidir ve bu nedenle ampermetreden herhangi bir akım geçmez. Sıcaklıkta bir değişiklik olursa, termistörün direncinde bir değişiklik olur ve böylece akım ampermetreden geçer.

Termistör probları nelerdir?

Termistörleri engebeli bir ortama yerleştiremeyiz, termistör probları metal boruların içine gömülecek olan termistör elemanlarıdır. Bu problar, termistörü endüstriyel ortamdan koruyacaktır.

Termistörün avantajları nelerdir?

• onlar küçük boyutlu
• Ekonomik
• Herhangi bir voltajda çalışırdı
• sağlam
• Verilen sıcaklıktaki değişiklikler için büyük bir direnç değişimi olacaktır.
• Hızlı cevap
• İyi stabilite

Termistörlerin dezavantajları nelerdir?

• Direnç ve sıcaklık özellikleri doğrusal değildir
• Bu cihazı çok çeşitli sıcaklık ölçümleri için kullanamayız.
• Çalışması için elektrik gücüne ihtiyaç duyacaktır.
• Yüksek sıcaklıklarda, bu cihazın kalibrasyonunun bozulma olasılığı gerçekten yüksektir.
• Aşırı soğuk veya sıcak sıcaklıklarda düzgün çalışmaz
• Sıcaklık değişimlerine karşı yüksek tepkisi nedeniyle, kendi kendine ısınma hatalarına karşı hassas olabilir.

Termistörlerin uygulamaları nelerdir?

• Sıcaklık telafisi
• Karmaşık elektronik ekipman, manyetik amplifikatör ve enstrümantasyonda sıcaklık telafisi
• Dijital termostatlar
• Arabalarda yağ ve soğutma suyu sıcaklıklarını belirlemek için kullanılır.
• Dalgalanma bastırma – bir devreye enerji verildiğinde, akımın açılması ve tekrar bir anahtar görevi görmesi için bir süre termistörden geçmesi gerekir.
• Endüstriyel proses kontrolü
• Güneş enerjisi ekipmanları

Otomotiv ve ulaşım uygulamaları

• motor sıcaklığı
• Emisyon kontrolleri
• Uçak sıcaklıkları

NTC ve PTC termistörlerinin sembolleri nelerdir?

Devrelerdeki termistörün sembolü nedir?

Termistördeki dağılım sabiti nedir?

Bir termistördeki güç dağılımındaki bir değişikliğin, belirli bir ortam sıcaklığında ortaya çıkan vücut sıcaklığı değişikliğine oranıdır.

Bir termistördeki sıfır güç direnci nedir?

Bir termistörde sıfır güç direnci, termistör tarafından harcanan güç yeterince düşükken belirli bir sıcaklıkta ölçülen DC direnç değeridir ve güçteki daha fazla azalma dirençte %0,1’lik bir değişikliğe neden olur.
